■マシンの名前

◆名前、アドレス

コンピュータの世界では、ある物を指し示すための情報という意味の類語:

識別子(ID, Identifier)
名前(name)
ハンドル(handle)
アドレス(address)
ポインタ(pointer)
参照(reference)
場所(location)

◆ＤＮＳ

ホスト名を（ＩＰ）アドレスに変換する。

＝＝高レベルの名前を低レベルの名前に変換する。

図　ＤＮＳによるホスト名からＩＰアドレスによる変換

◆木構造の必然性

初期のシステムは、ホスト名とＩＰアドレスの対応を平らな名前空間（flat namespace）で管理していた。その内容は、NIC (Network Information Center)が管理していた。

利点

名前が短い

欠点

大量のマシンにたいして名前を付けられない。

名前の衝突
NICの負荷
複製（コピー）の管理の手間

1990年、137,000 台まで増えた所で、ＤＮＳに切り替えられた。

名前空間を分割し、一部の権限を委任する。分割されたものをさらに分割する。 →木構造。

スケーラビリティを実現するには、木構造にするしかない、とも言える。

◆ドメインの例

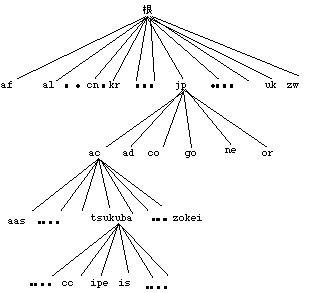

図インターネットのホスト名の名前付けで使われている木構造

たとえば、「is.tsukuba.ac.jp」では、木の根から見た時、 jp,ac,tsukuba,is のように枝を探していくことを意味している。これは、UNIXのファイル名とは解釈の順番が逆である。 UNIXのファイル名では、「/jp/ac/tsukuba/is」となる。

根の直下は、ISO (国際標準化機構, International Standardization Organization ) が定めた２文字による国別コード(country code)である。ただし、歴史的な理由により、アメリカを中心として .com,. edu,.gov,.net,.org,.mil などが現在でも使われている。日本の国別コードは、jp である。jp の下には、次のような枝（領域、ドメイン）がある。

ac: 大学関係
ad: ネットワーク管理
co: 企業
go: 政府機関、国立の施設
ne: インターネット接続サービス・プロバイダ
or: 法人。（一部のインターネット接続サービス・プロバイダ）
gr: 任意団体。
都道府県の名前: 地方自治体、個人。

筑波大学は、ac の下にくる。tsukuba.ac.jp の下には、学内の組織を表わすな枝（領域、ドメイン）がある。

◆ドメイン名の問題点

ルートを表わす記号がないので、相対名と絶対名の区別ができない。
右から左より左から右の方が便利。

イギリスは、一時期(1990年ごろ？)、左から右を使っていた。ある時に、アメリカに合わせた。

◆名前解決

ホスト名をＩＰアドレスに変換すことを、名前を解決する（resolve）という。名前を解決するモジュールを resolver という。

resolver の設定ファイルの例：

----------------------------------------------------------------------
/etc/resolv.conf
domain  is.tsukuba.ac.jp
nameserver      130.158.80.245
nameserver      130.158.80.244
----------------------------------------------------------------------

◆名前解決アルゴリズム

ＤＮＳは、問い合わせ要求を受け付けると、自分が名前解決の最終権限(SOA)を持っているか調べる。
最終権限を持っているなら、そのデータベースを調べる。そこに見つかれば、その値を返す。見つからない時には、該当するホスト名がないとする。
最終権限を持っていない時、キャッシュを調べる。
もしキャッシュにあれば、それを調べて名前をＩＰアドレスに変換し、クライアントに送り返す。

もし解決できなければ、「別のＤＮＳ」に問い合わせる。問い合わせの結果は、クライアントに返すと同時にキャッシュに保存する。「別のＤＮＳ」は、親（parent）か、設定ファイルの「forwarders」で指定したもの。

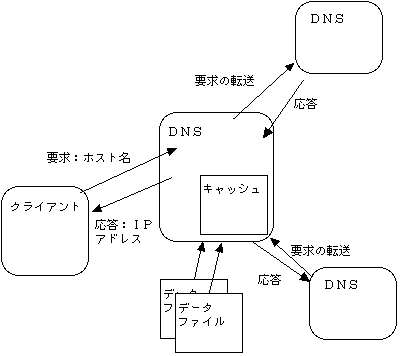

図　ＤＮＳの動き

◆キャッシング

名前とＩＰアドレスの束縛は、あまり変化しないので、キャッシングが非常に有効に機能する。

しかし、名前とＩＰアドレスの束縛は、必ず変化する。キャッシュの内容を正しく保つためには、次のような技術が使われている。

データに生存期間（TTL, Tive To Live）が付けてある。
生存期間が過ぎたデータは、捨てられる。

参考

◆複製(replication)

DNS には、primary と secondary がある。

primary: あるドメインについて最終権限を持っている。世界でひとつだけ。
secondary: primary のコピー(複製、replication)を持つ。

primary の DNS が一時的に止まる、あるいは、ネットワーク的にアクセスできなくなることがある。そんな時でも、secondary にアクセスできれば、名前解決をすることが可能である。

primary の DNS は、データをローカル・ファイルから読む。

secondary の DNS は、データを primary から定期的に読み、ファイルに保存する。

◆木の根から検索しない理由

UNIXとは違って、木の根から順に検索することはない。

大部分の名前解決は、要求を出したドメイン内で見つかる。
もしいつも根から始めていたら、根のマシンの負荷が上がる。

◆例

/etc/named.boot
----------------------------------------------------------------------
;
directory       /var/dns
cache           .                               named.root
primary         0.0.127.in-addr.arpa            named.local
;
forwarders 130.158.68.20 130.158.68.21 192.50.17.2 192.41.197.4
;
primary         is.tsukuba.ac.jp                is.zone
primary         jks.is.tsukuba.ac.jp            jks.zone
primary         80.158.130.in-addr.arpa         is-80.ptr
secondary       tsukuba.ac.jp            130.158.68.20 cache/tsukuba.zone
secondary       npal.is.tsukuba.ac.jp    130.158.80.33 cache/npal.zone
secondary       softlab.is.tsukuba.ac.jp 130.158.80.76 cache/softlab.zone
....
----------------------------------------------------------------------

is.zone:
----------------------------------------------------------------------
@       IN      SOA     is.tsukuba.ac.jp.       postmaster.is.tsukuba.ac.jp. (
                884584645       ; Serial Number
                10800           ; Refresh
                3600            ; Retry
                43200           ; Expire
                86400           ; Minimum
                )
;
        IN      NS      poplar.is.tsukuba.ac.jp.
        IN      A       130.158.80.245
        IN      MX 10   poplar.is.tsukuba.ac.jp.
gama            IN      A       130.158.80.241
maple           IN      A       130.158.80.244
datehost        IN      CNAME   maple
poplar          IN      A       130.158.80.245
...
----------------------------------------------------------------------

is-80.ptr:
----------------------------------------------------------------------
@       IN      SOA     is.tsukuba.ac.jp.       postmaster.is.tsukuba.ac.jp.  (
                884584645       ; Serial Number
                10800           ; Refresh
                3600            ; Retry
                43200           ; Expire
                86400           ; Minimum
                )
;
        IN      NS      poplar.is.tsukuba.ac.jp.
241     PTR     gama.is.tsukuba.ac.jp.
244     PTR     maple.is.tsukuba.ac.jp.
245     PTR     poplar.is.tsukuba.ac.jp.
246     PTR     iris.is.tsukuba.ac.jp.
;
32      NS      algor.npal.is.tsukuba.ac.jp.
32      NS      poplar.is.tsukuba.ac.jp.
;
33      CNAME   33.32.80.158.130.in-addr.arpa.
34      CNAME   34.32.80.158.130.in-addr.arpa.
----------------------------------------------------------------------

◆まとめ

ＤＮＳに見られる分散システム構築の技術

木構造で管理
- ホスト名のスケーラビリティ、名前の衝突会費
- 管理の手間の分散
キャッシング
複製
