NFSによるファイルの共有
host1 は host2 の
/home/home2 を自分自身の /home/home2
にマウントしている。host1 で
/home/home2 の下のファイルをアクセスすると,
host2 にあるファイルをアクセスすることになる。
分散システム
電子・情報工学系
新城 靖
<yas@is.tsukuba.ac.jp>
このページは、次の URL にあります。
http://www.hlla.is.tsukuba.ac.jp/~yas/coins/dsys-1998/1999-01-19
/nfs.html
あるいは、次のページから手繰っていくこともできます。
http://www.hlla.is.tsukuba.ac.jp/~yas/coins/
http://www.hlla.is.tsukuba.ac.jp/~yas/index-j.html
分散ファイル・システムまでは、行っていない。
NFSを使うと, ネットワークを通じて別のコンピュータ上のファイルシステム
の一部分を, ローカルディスク上にあるファイルシステムと同じように, 自分
のファイルシステムの木に
接ぎ木(
マウント(mount)
)
することができる。

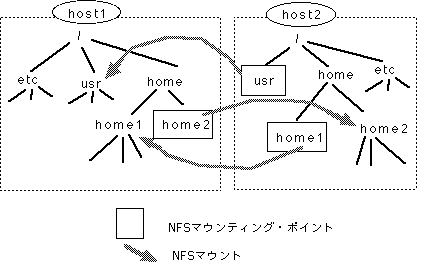

NFSによるファイルの共有host1 は host2 の
/home/home2 を自分自身の /home/home2
にマウントしている。host1 で
/home/home2 の下のファイルをアクセスすると,
host2 にあるファイルをアクセスすることになる。
普通のプログラムは, /home/home1 の下のローカルディスク
上のファイルと, /home/home2 の下の別のホストのディスク
上にあるファイルを区別できない。若干の制限が残る。

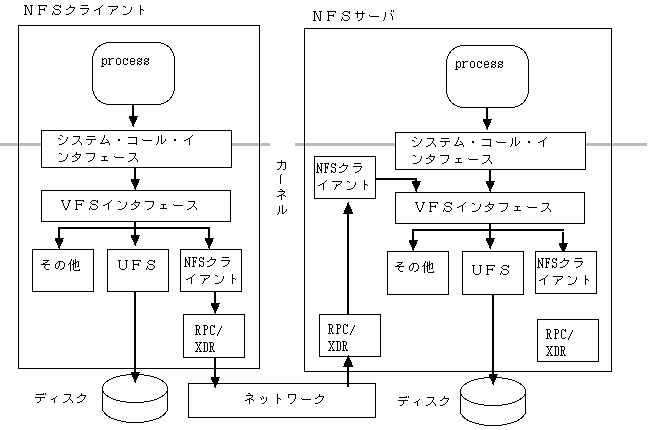

NFSによるファイルの共有
NFSは、SunRPC 上で動いている。データの転送は、UDP/IP (V2/V3)または、 TCP/IP (V3) 。
-------------------------------------------------------------------------------- 手続き名 意味 関連するコマンド、 システムコール -------------------------------------------------------------------------------- null() 何もしないrpcinfo -u hostname nfsコマンド getattr() 属性の読み出しls -lコマンド,statシステムコール ,openシステムコール setattr() 属性の設定chmod,chownコマンド lookup() ファイルの検索openシステムコール readlink() シンボリックリンクの読み出しls -lコマンド,readlinkシステムコール read() ファイルの読み出しreadシステムコール write() ファイルの書き込みwriteシステムコール create() ファイルの作成creatシステムコール,openシステムコール remove() ハードリンクの削除rmコマンド,unlinkシステムコール rename() ファイル名前の変更mvコマンド,renameシステムコール link() ハードリンクの作成lnコマンド,linkシステムコール symlink() シンボリックリンクの作成ln -sコマンド,symlinkシステムコール mkdir() ディレクトリの作成mkdirコマンド rmdir() ディレクトリの削除rmdirコマンド readdir() ディレクトリの読み出しlsコマンド statfs() ファイルシステムの利用状況dfコマンド,statfsシステムコール commit()* ディスクへの書き込みfsyncシステムコール access()* アクセス権のチェックaccessシステムコール -------------------------------------------------------------------------------- は、NFS Version 3 の新しい手続き。
NFS では、ファイルは、「NFSファイルハンドル」と呼ばれる３２バイトの整 数で識別される。
const NFS_FHSIZE = 32;
struct nfs_fh {
opaque data[NFS_FHSIZE];
};
ファイルハンドルは、ディレクトリに対するlookup() 手続きで返される。
一番最初のファイルハンドルは、NFS マウントプロトコルで取られる。
◆NFSマウントプロトコルのRPCの手続き
-------------------------------------------------------------------------------- 手続き名 意味 関連するコマンド、 システムコール -------------------------------------------------------------------------------- null() 何もしないrpcinfo -u hostname mountコマンド mnt() NFSファイルハンドルを返すmountコマンド dump() マウント一覧表showmount hostnameコマンド umnt() アンマウントumountコマンド umntall() 全アンマウントumount -h hostnameコマンド export() アクセス可能なディレクトリのリストを返す --------------------------------------------------------------------------------
重要なのは、mnt() だけ。
◆/usr/include/rpcsvc/nfs_prot.x
----------------------------------------------------------------------
program NFS_PROGRAM {
version NFS_VERSION {
void
NFSPROC_NULL(void) = 0;
attrstat
NFSPROC_GETATTR(nfs_fh) = 1;
...
diropres
NFSPROC_LOOKUP(diropargs) = 4;
...
readres
NFSPROC_READ(readargs) = 6;
...
attrstat
NFSPROC_WRITE(writeargs) = 8;
diropres
NFSPROC_CREATE(createargs) = 9;
} = 2;
} = 100003;
----------------------------------------------------------------------
----------------------------------------------------------------------
typedef string filename<NFS_MAXNAMLEN>;
struct fattr {
ftype type; /* file type */
unsigned mode; /* protection mode bits */
unsigned nlink; /* # hard links */
unsigned uid; /* owner user id */
unsigned gid; /* owner group id */
unsigned size; /* file size in bytes */
unsigned blocksize; /* prefered block size */
unsigned rdev; /* special device # */
unsigned blocks; /* Kb of disk used by file */
unsigned fsid; /* device # */
unsigned fileid; /* inode # */
nfstime atime; /* time of last access */
nfstime mtime; /* time of last modification */
nfstime ctime; /* time of last change */
};
struct diropargs {
nfs_fh dir; /* directory file handle */
filename name; /* name (up to NFS_MAXNAMLEN bytes) */
};
struct diropokres {
nfs_fh file;
fattr attributes;
};
----------------------------------------------------------------------
----------------------------------------------------------------------
struct readargs {
nfs_fh file; /* handle for file */
unsigned offset; /* byte offset in file */
unsigned count; /* immediate read count */
unsigned totalcount; /* total read count (from this offset)*/
};
struct readokres {
fattr attributes; /* attributes, need for pagin*/
opaque data<NFS_MAXDATA>;
};
union readres switch (nfsstat status) {
case NFS_OK:
readokres reply;
default:
void;
};
----------------------------------------------------------------------
----------------------------------------------------------------------
struct writeargs {
nfs_fh file; /* handle for file */
unsigned beginoffset; /* beginning byte offset in file */
unsigned offset; /* current byte offset in file */
unsigned totalcount; /* total write count (to this offset)*/
opaque data<NFS_MAXDATA>;
};
union attrstat switch (nfsstat status) {
case NFS_OK:
fattr attributes;
default:
void;
};
----------------------------------------------------------------------
----------------------------------------------------------------------
struct createargs {
diropargs where;
sattr attributes;
};
----------------------------------------------------------------------
