DNS (Domain Name System)

情報学類 分散システム					2008年01月29日

                                       筑波大学システム情報工学研究科
                                       コンピュータサイエンス専攻, 電子・情報工学系
                                       新城 靖
                                       <yas@is.tsukuba.ac.jp>

このページは、次の URL にあります。
http://www.coins.tsukuba.ac.jp/~yas/coins/dsys-2007/2008-01-29
あるいは、次のページから手繰っていくこともできます。
http://www.coins.tsukuba.ac.jp/~yas/
http://www.cs.tsukuba.ac.jp/~yas/

■復習

分散システム

複数の構成要素（コンピュータ）から構成される
ネットワークで接続されている
使っている人には、あるレベル１台の集中システムのように見える。

インターネット上で成功した次の２つのソフトウェアは、分散システムとしての性質も持つ。

DNS(Domain Name System)
ニュース・システム

■ＤＮＳ

◆名前、アドレス

コンピュータの世界では、ある物を指し示すための情報という意味の類語:

名前(name)
識別子(ID, Identifier)
ハンドル(handle)
参照(reference)
ポインタ(pointer)
アドレス(address)
場所(location)

◆名前サービス

名前サービスとは、高レベルの名前を低レベルの名前に変換するサービス。

高レベルの名前: 文字列、人間が解釈できる
低いレベルの名前: 整数、コンピュータにとって都合がよい

名前サーバ(name server): 名前サービスを提供するプロセスは、
名前解決(name resolution): 名前から名前を指している番号に変換すること
リゾルバ(resolver): 名前サーバのクライアントとして名前解決をする部分

◆DNS

インターネットで使われている名前サービスは、 DNS(Domain Name System) と呼ばれている。

DNS では、膨大な数のホスト名を含む名前空間を木構造で管理する。

==階層的にドメイン（領域）に分割して管理する。

◆ドメイン＝＝木構造

図? 大学組織に見られる木構造（ドメイン的な見方）

図? 大学組織に見られる木構造(普通の木構造的な表記)

◆木構造の必然性

初期のシステムは、ホスト名とＩＰアドレスの対応を平らな名前空間（flat namespace）で管理していた。その内容は、NIC (Network Information Center)が管理していた。

利点: 名前が短い

問題点: 多数のホストに対して名前を付けられない。

名前の衝突。名前の衝突。同じ名前を取り合いになる。
NICの負荷が重たい。
最新のホスト名の一覧表の維持が困難になった。最新版のコピーがネットワークを重たくした。

1990年、137,000 台まで増えた所で、ＤＮＳに切り替えられた。

名前空間を分割し、一部の権限を委任する。分割されたものをさらに分割する。

→木構造。

自然な考え方。

スケーラビリティを実現するには、木構造にするしかない、とも言える。しかし

◆ドメイン名の数

2008年1月ごろの名の統計
ドメイン名	数
.com	2137万
.de	546万
.net	363万
.org	233万
.info	82万
.biz	67万
.jp	98万

.jp は、属性型、地域型含む。 http://jpinfo.jp/stats/ JPドメイン名に関する統計 by JPRS

http://www.domainworldwide.com/ The Daily Domain Counts of Domains Worldwide by Domain Worldwide.

第二レベルのドメインの数。ホストの数はもっと多い。

http://jpinfo.jp/stats/ JPドメイン名に関する統計 by JPRS by Zooknic.

◆権限の委任

あるドメインには、それを統括するような名前サーバを置く。
必要に応じて、そのドメインを、さらにいくつかのドメインに分割して、そのうちのいくつかについて、他の名前サーバに名前の管理を委任する。
自分では任せた名前サーバへのポインタだけを持つ。
委任された名前サーバは、その分割されたドメイン(サブドメイン)についての権限を持つ。
分割されたドメインは、さらに分割され、また別の名前サーバに権限が委任されることがある。

◆ドメイン名の表記方法

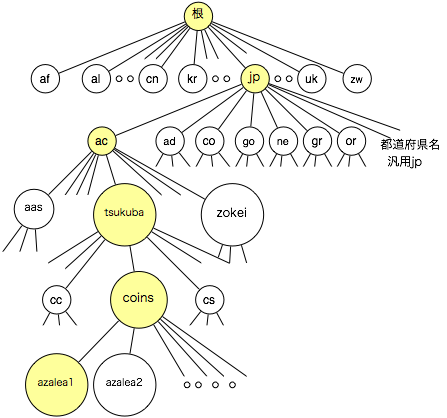

図? 名前空間の木構造としての見方

「azalea1.coins.tsukuba.ac.jp」を図?で考えると、次のようになる。

まず根から出発する。
根の下の jp という節を選ぶ。
その下の ac という節を選ぶ。
その下の tsukuba という節を選ぶ。
その下の coins という節を選ぶ。
最後に、その下の azalea1 という節(葉)を選ぶ。

これは、Unixのファイル名とは解釈の順番が逆である。 Unixのファイル名では、「/jp/ac/tsukuba/coins/azalea1」となる。

◆ドメイン名の表記方法の問題点

ルートを表わす記号がないので、相対名と絶対名の区別ができない。 (Unix のファイル名には、相対パス名と絶対パス名の区別がある。)
右から左より左から右の方が便利。

イギリスは、一時期(1990年ごろ？)、左から右を使っていた。ある時に、インターネット／アメリカに合わせた。

[RFC1034 DOMAIN NAMES - CONCEPTS AND FACILITIES,1987]

<domain> ::= <subdomain> | " "

<subdomain> ::= <label> | <subdomain> "." <label>

<label> ::= <letter> [ [ <ldh-str> ] <let-dig> ]

<ldh-str> ::= <let-dig-hyp> | <let-dig-hyp> <ldh-str>

<let-dig-hyp> ::= <let-dig> | "-"

<let-dig> ::= <letter> | <digit>

<letter> ::= any one of the 52 alphabetic characters A through Z in
upper case and a through z in lower case

<digit> ::= any one of the ten digits 0 through 9

◆オルタネート・ルート問題

インターネットのドメイン名の根は、１つしかない。１３個のサーバにコピーが世界各地にある。

もし、別の根の情報を持つサーバがあれば、どうなるのか。

オルタネート・ルート（alternate roots）。

◆ドメイン名の種類

ccTLD (country code Top Level Domain): ISO (国際標準化機構, International Standardization Organization ) が定めた２文字による国別コード(country code)) (ISO 3166) を使う。日本の国別コードは、jp。
gTLD (generic Top Level Domain): ccTLD 以外。伝統的: .com,.edu,.gov,.int,.mil,.net,.org。新しい: .aero,.biz,.coop,.info,.museum,.name,.pro (2000年)、 .jobs,.travel,.cat カタロニア語,.mobi,(.post),(.xxx),(.eu),(.asia) (2005年)、 (.tel) (2006年) http://www.icann.org/tlds/。

jp の下には、次のような枝（領域、ドメイン）がある。

属性型ドメイン名
汎用JPドメイン名(JPNIC)。.jp の下に、属性型とは衝突しない任意の名前。

jpで使われている属性型ドメイン名の種類

ac.jp: 学校関係(主に大学)、学術研究機関
ad.jp: ネットワーク管理、JPNICの会員
co.jp: 会社、一般企業
ed.jp: 児童、生徒などの教育・育成を行う組織。小中高。
go.jp: 政府機関、国立の施設
gr.jp: 任意団体
ne.jp: インターネット接続サービス・プロバイダ
or.jp: 法律に基づく団体
lg.jp: 地方公共団体
{都道府県名、政令指定都市名、市町村名}.jp: 個人、地方自治体

■ＤＮＳの仕組み

DNS は、世界中に分散された多くの名前サーバが協調しあって、全体として一つの巨大な名前空間を実現している。

リゾルバ
名前サーバ

◆名前解決

ホスト名をＩＰアドレスに変換すことを、名前を解決する（resolve）という。名前を解決するモジュールを resolver という。

resolver の設定ファイルの例：

% cat /etc/resolv.conf
search coins.tsukuba.ac.jp
nameserver 130.158.86.204
nameserver 130.158.86.205
%

◆分散されたサーバとゾーン

各名前サーバは、ゾーンと呼ばれる、木構造の節のデータ（Unixのディレクトリに相当）を保持する。

下の節の名前サーバが動いているホストの名前
IPアドレス

１つの名前サーバは、このようなゾーンのいくつかを管理することがある。

DNS のドメインとゾーンの関係

◆名前サーバの動き

図? 名前サーバの動き

例：このクライアントが、「www.tsukuba.ac.jp」というドメイン名のホストの IP アドレスを調べる。

クライアントの内部にリンクされたリゾルバは、ローカルの名前サーバに、そのドメイン名を送る。
ローカルの名前サーバは、ルート・ドメインの名前サーバに、このドメイン名を送る。
ルート・ドメインの名前サーバは、自分ではIPアドレスを答えずに代わりにjp ドメインの名前サーバのIPアドレスを返す。
ローカルの名前サーバは、今度は、それを使ってjpドメインの名前サーバに、ドメイン名を送る。
jpドメインの名前サーバは、自分ではIPアドレスを答えずに代わりに ac.jp ドメインの名前サーバのIPアドレスを返す。
ローカルの名前サーバは、ac.jpドメインの名前サーバに、ドメイン名を送る。
ac.jpドメインの名前サーバは、自分ではIPアドレスを答えずに代わりに tsukuba.ac.jp ドメインの名前サーバのIPアドレスを返す。
ローカルの名前サーバは、tsukuba.ac.jpドメインの名前サーバに、ドメイン名を送る。
tsukuba.ac.jpドメインの名前サーバは、そのドメイン名のIPアドレスを返す。
ローカルの名前サーバは、リゾルバにそのIPアドレスを返す。

ローカルの名前サーバは、答え(IPアドレス)が見つかるまで繰り返し名前サーバに要求を送る(リゾルバが再帰的(recursive)な要求を出している)。

各ドメインの名前サーバは、単に次の名前サーバを返すだけで、自分で最終的な答えが見つかるまで繰り返さない。 (ローカルの名前サーバが 非再帰的(non-recursive)、または 反復的(iterative)な要求を出している。)

◆キャッシング

１つのドメイン名をIPアドレスに変換するたびに、該当する名前サーバに要求を送っていると遅い。ルート・ドメインの名前サーバの負荷が重たい。

実際の名前サーバでは、 キャッシング(caching) を行なっていてる。

一度知った情報は、メモリ中に保存しておき、次に必要になった時には、それを使う。（他の名前サーバには問い合わせを行なわない）。

◆寿命(TTL)

名前とＩＰアドレスの束縛は、あまり変化しないので、キャッシングが非常に有効に機能する。

しかし、名前とＩＰアドレスの束縛は、必ず変化する。キャッシュを持っていると、元の情報が更新され時に問題が起きる。

キャッシュの内容を正しく保つためには、次のような技術が使われている。

データに生存期間（TTL, Tive To Live）が付けてある。
生存期間が過ぎたデータは、捨てられる。

参考

逆に考えると、この期限内では、たとえデータを更新したとしても、古いデータが参照される。

トレードオフ。

◆資源レコード

DNS では、主にドメイン名を IP アドレスへ変換するが、これはドメイン名ごとに IP アドレスのデータが定義されていることによる。このような DNS で扱う１つひとつのデータを、 資源レコード(RR: resource recourd) という。

表？ DNSでよく使われる資源レコード

資源レコード意味

A アドレス

CNAME 正式名

HINFO ホスト情報

MX 電子メールの送り先

NS 名前サーバ

PTR ポインタ

SOA 権限開始

資源レコード	意味
A	アドレス
CNAME	正式名
HINFO	ホスト情報
MX	電子メールの送り先
NS	名前サーバ
PTR	ポインタ
SOA	権限開始

◆dig コマンド

dig コマンドを使うと、DNS サーバに問合せを行うことができる。引数として、ドメイン名とレコード(デフォルトはAレコード)を与える。

% dig +noall +answer azalea10.coins.tsukuba.ac.jp a
azalea10.coins.tsukuba.ac.jp. 86400 IN  A       130.158.86.30
% dig +noall +answer www.coins.tsukuba.ac.jp a
www.coins.tsukuba.ac.jp. 86400  IN      CNAME   orchid-nwd.coins.tsukuba.ac.jp.
orchid-nwd.coins.tsukuba.ac.jp. 86400 IN A      130.158.86.207
%

◆複製(replication)

１つのドメインについて、名前サーバは、普通は必ず２つ以上動作させる。

名前サーバを複数用意しておくと、それらの名前サーバのうちどれか１つでもアクセスできれば、名前解決をすることができる。

名前サーバの種類：

マスタ(master)、プライマリ(primary): あるドメインについて最終権限を持っている。世界でひとつだけ。
スレーブ(slave)、セカンダリ(secondary): マスタのコピー(複製、replication)を持つ。

マスタの名前サーバは、ファイルからそのゾーンのデータを読み込む。

スレーブの名前サーバは、マスタの名前サーバや他のスレーブの名前サーバからデータをコピーする。

このコピーのことを ゾーン転送(zone transfer) という。

◆名前解決できる確率

たとえば、サーバが２個ある時

DNS Server 1 が生きている確率 0.9
DNS Server 2 が生きている確率 0.9
名前解決できない確率 == 両方のサーバが同時に落ちている確率 == 0.1 * 0.1 == 0.01
名前解決できる確率: 1-名前解決できない確率 == 1 - 0.01 == 0.99

◆複製管理のパラメタ

ゾーン転送を制御するパラメタは、SOA レコードに含まれている。

% dig +noall +answer coins.tsukuba.ac.jp soa
coins.tsukuba.ac.jp.    86400   IN      SOA     orchid-nwa.coins.tsukuba.ac.jp.
postmaster.coins.tsukuba.ac.jp. 2006081404 3600 3600 604800 3600
%

数字は、左から、serial, refresh, retry, expire, minimum ttl

serial: スレーブ名前サーバがゾーン転送の時に、データが更新されたかどうかを判定する時に比較される番号。マスタでデータを更新したら、忘れずに増やさなければならない。
refresh: スレーブ名前サーバは、ここで示された秒数ごとに、ゾーン転送を行ないデータを更新する。
retry: リフレッシュしようとした時、転送元の名前サーバが落ちていたら、ここで示された秒数ごとに再実行する。
expire: ゾーン転送で得たデータを、転送元の名前サーバが落ちていても、ここで示された秒数は保持する。
minimum ttl: ネガティブキャッシュの生存期間。「ドメイン名が見つからない」という情報を、ここで指定された秒数だけ保持する。

◆逆引き

ホスト名をIPアドレスへ変換するのではなく、逆にIPアドレスをホスト名へ変換することを 逆引き とい。

ホスト名からIPアドレスを引く普通の引き方を強調する時には 正引き という。

正引きは、A レコードを検索することで行なわれる。

引きには、PTR が検索される。

例 IP アドレス(数字は、全て 10 進数):

12.34.56.78

のホストのドメイン名を調べるには、次のようなドメイン名の PTR レコードを検索する。

78.56.34.12.in-addr.arpa

% dig +noall +answer azalea10.coins.tsukuba.ac.jp a
azalea10.coins.tsukuba.ac.jp. 86400 IN  A       130.158.86.30
% dig +noall +answer 30.86.158.130.in-addr.arpa ptr
30.86.158.130.in-addr.arpa. 86400 IN    PTR     azalea10.coins.tsukuba.ac.jp.
%

◆ルートの設定

名前解決を行なうためには、ルート・ドメインの名前サーバをあらかじめ知っている必要がある。

逆に言えば、ルートさえ手動で設定すれば、他のドメインは設定しなくてもよい。

名前サーバの設定ファイルから読み込ませる。

% cat /var/named/named.ca
...
.                        3600000  IN  NS    A.ROOT-SERVERS.NET.
A.ROOT-SERVERS.NET.      3600000      A     198.41.0.4
.                        3600000      NS    B.ROOT-SERVERS.NET.
B.ROOT-SERVERS.NET.      3600000      A     192.228.79.201
...
.                        3600000      NS    M.ROOT-SERVERS.NET.
M.ROOT-SERVERS.NET.      3600000      A     202.12.27.33
%

最後の M は、日本にある。

◆ルート・サーバへの攻撃

2002年10月には、１３個のルート・ドメインのサーバに対して攻撃が行われた。ほとんど効かなかった。その後、攻撃は時々行われるが効いていない。

◆要求と応答の中身の例

[RFC1034 DOMAIN NAMES - CONCEPTS AND FACILITIES,1987]


6.2.1. QNAME=SRI-NIC.ARPA, QTYPE=A

The query would look like:

               +---------------------------------------------------+
    Header     | OPCODE=SQUERY                                     |
               +---------------------------------------------------+
    Question   | QNAME=SRI-NIC.ARPA., QCLASS=IN, QTYPE=A           |
               +---------------------------------------------------+
    Answer     |                                            |
               +---------------------------------------------------+
    Authority  |                                            |
               +---------------------------------------------------+
    Additional |                                            |
               +---------------------------------------------------+

The response from C.ISI.EDU would be:

               +---------------------------------------------------+
    Header     | OPCODE=SQUERY, RESPONSE, AA                       |
               +---------------------------------------------------+
    Question   | QNAME=SRI-NIC.ARPA., QCLASS=IN, QTYPE=A           |
               +---------------------------------------------------+
    Answer     | SRI-NIC.ARPA. 86400 IN A 26.0.0.73                |
               |               86400 IN A 10.0.0.51                |
               +---------------------------------------------------+
    Authority  |                                            |
               +---------------------------------------------------+
    Additional |                                            |
               +---------------------------------------------------+

The header of the response looks like the header of the query, except
that the RESPONSE bit is set, indicating that this message is a
response, not a query, and the Authoritative Answer (AA) bit is set
indicating that the address RRs in the answer section are from
authoritative data.  The question section of the response matches the
question section of the query.

◆設定例

orchid-nwa:/etc/named.conf

...
options {
        directory "/var/named";
...
}

zone "." IN {
        type hint;
        file "named.ca";
};

zone "coins.tsukuba.ac.jp." in {
        file "coins.tsukuba.ac.jp.zone";
        type master;
};

zone "86.158.130.in-addr.arpa" IN {
        file "db.130.158.86";
        type master;
};
...

/var/named/coins.tsukuba.ac.jp.zone:

$TTL 86400
coins.tsukuba.ac.jp.	IN	SOA	orchid-nwa.coins.tsukuba.ac.jp.	postmaster.coins.tsukuba.ac.jp.	(
	2006081404	;     serial
	1h	;     refresh
	1h	;     retry
	1w	;     expiry
	1h	 ) ;     minimum
;
coins.tsukuba.ac.jp.	IN	NS	orchid-nwa.coins.tsukuba.ac.jp.
coins.tsukuba.ac.jp.	IN	NS	kasumi.cc.tsukuba.ac.jp.
coins.tsukuba.ac.jp.	IN	NS	utogwgw.gssm.otsuka.tsukuba.ac.jp.
			IN	MX 10	smtpgwin.cc.tsukuba.ac.jp.
...
orchid-nwa	IN	A	130.158.86.204
orchid-nwb	IN	A	130.158.86.205
orchid-nwd	IN	A	130.158.86.207
...
mail	IN	CNAME	orchid-nwc
oldmail	IN	CNAME	orchid-calc6
www	IN	CNAME	orchid-nwd
vpn	IN	A	130.158.87.160
...
azalea1	IN	A	130.158.86.21
azalea2	IN	A	130.158.86.22
azalea3	IN	A	130.158.86.23
...

◆まとめ

ＤＮＳに見られる分散システム構築の技術

木構造で管理
- ホスト名のスケーラビリティ、名前の衝突回避。
- 管理の手間の分散
- ルートだけを手動で設定する
- (forwarders で階層の上位の名前サーバの負荷を軽減する。)
キャッシング
複製
トレードオフ(TTLの範囲で古いデータが見えることを許容している)。
